Énergie solaire: Le cuiseur solaire 02: Le
cuiseur en boîte (la boîte solaire): Boîte+plaque de
verre+miroir
Mots-clés: cuiseur en boîte, cuiseur
solaire, four solaire, cuiseur solaire, solar oven, solar
cooker etc.
Le soleil est là pour cuisiner - GRATUIT!!! - jusqu'à 3
casseroles en même temps !!!

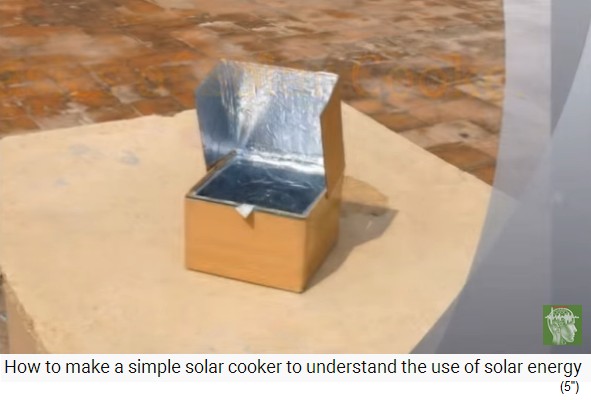

La boîte / caisse solaire est placée au soleil avec une
vitre et un réflecteur [1] - La caisse solaire est un piège
à chaleur, schéma [3] -
Le grand cuiseur boîte 01 (140ºC) [29]
Cuisinière solaire pour le Zimbabwe avec le réflecteur en

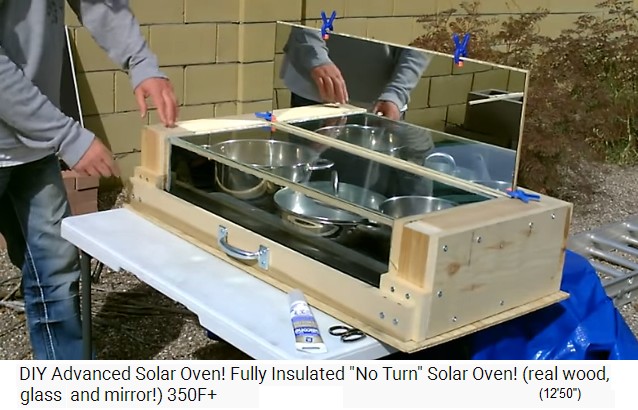

aluminium ouvert (130ºC) [37] - Le four solaire (179ºC) [86]

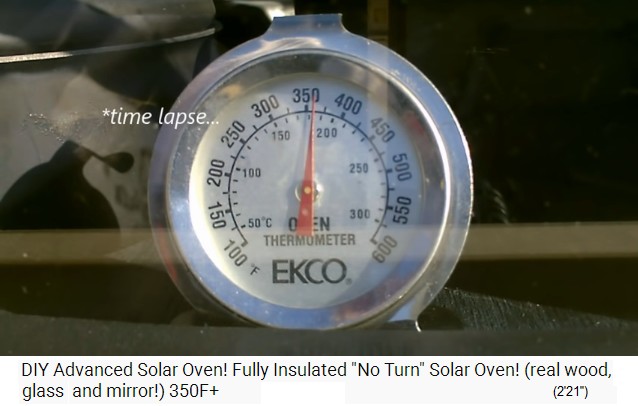

- En peu de temps, le thermomètre dans le four solaire
atteint 360º Fahrenheit (162º Celsius) [53]
1. La boîte solaire (le cuiseur solaire):
boîte avec polystyrène + papier noir + vitre en verre +
réflecteur en aluminium
Vidéo: Comment fabriquer un simple cuiseur solaire et
comprendre l'énergie solaire (3'54'' ) (original anglais: How to make a simple solar cooker
to understand the use of solar energy (3'54'')
La caisse solaire est placée au soleil avec une
vitre et un réflecteur [1] - Vidéo: How to
make a simple solar cooker to understand the use
of solar energy (3'54'') https://www.youtube.com/watch?v=v5CdNH3sQT0
- canal de YouTube: Brainergiser - installé le
1-6-2014
Cuiseur solaire: La différence entre la boîte solaire et
le miroir parabolique
Il existe différents types de cuisinières solaires: Type 1:
Le type boîte - fonctionne comme un piège à chaleur - Type
2: Le type parabole - concentre la chaleur en un seul
endroit (13''). Pour le type 1 (type boîte), la lumière du
soleil est réfléchie dans la boîte et chauffe la casserole
(25''). Pour le type 2 (type parabole), le rayonnement
solaire est dirigé vers un point précis où se trouve la
casserole (40'').
Es gibt verschiedene Typen Sonnenkocher: Typ 1: Der
Kistentyp - wirkt wie eine Wärmefalle - Typ 2: Der
Paraboltyp - konzentriert Hitze an einem einzigen Ort
(13''). Beim Typ 1 (Kistentyp) wird das Sonnenlicht in die
Kiste reflektiert und erhitzt den Kochtopf (25''). Beim Typ
2 (Paraboltyp) wird die Sonnenstrahlung auf einen bestimmten
Punkt abgelenkt, wo der Kochtopf steht (40'').

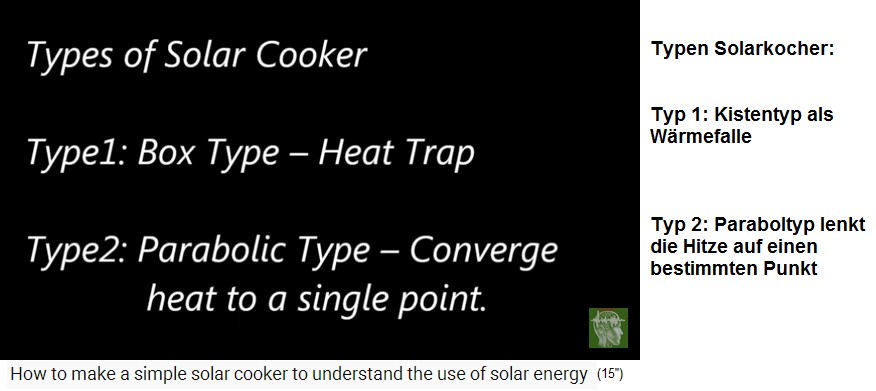

Les types pour l'énergie solaire: les
types de boîte solaire et les types paraboliques [2] - La

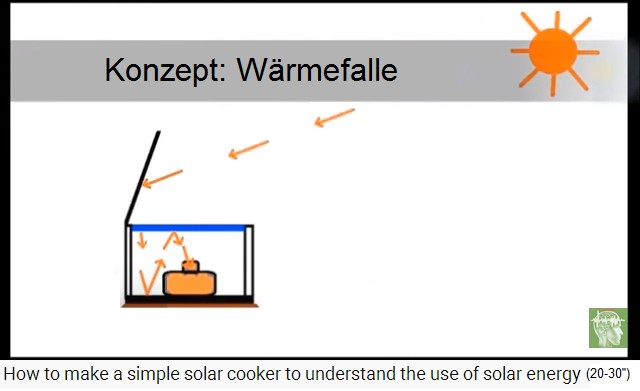

boîte solaire est un piège à chaleur, schéma [3] - Dans le
type parabolique, la chaleur se concentre en un seul
point, schéma [4]
La construction d'une boîte solaire: boîte en carton -
polystyrène - papier noir - aluminium - plaque de verre
On prend une boîte en carton normale et l'on installe du
polystyrène au fond comme isolation et du papier noir pour
obtenir un maximum de chaleur (57''). Les 4 parois latérales
sont doublées de polystyrène et d'aluminium: on découpe le
polystyrène et l'on le recouvre de papier aluminium de
cuisine (1'35'').
On prend une boîte en carton [5] - On découpe un morceau
de polystyrène pour le fond [6] - Du papier noir est collé
sur le fond en polystyrène [7] -
Les côtés en polystyrène sont enduits de colle et
recouverts de papier aluminium 01 [8]
Les parties latérales en polystyrène
sont enduites de colle et recouvertes de papier aluminium
2,3 [9,10] - L'arrière est bien plié et fixé avec un peu
de ruban adhésif [11] - Les parties latérales en
polystyrène avec du papier aluminium sont prêtes [12]
Ensuite, les éléments sont collés dans la boîte, d'abord le
fond, puis les parois latérales (1'46'').
On met de la colle sur le fond de la
boîte [13] - Le fond en polystyrène est collé sur le fond
de la boîte [14] - De la colle est appliquée sur les côtés
en polystyrène [15] - La boîte solaire est entièrement
doublée [16]
[Ça semble déjà étrange, le fond devrait être NOIR et non
bleu].
Ensuite, les parties du couvercle de la boîte sont
découpées, sur un côté il reste 5 cm, et une plaque de verre
est maintenant collée comme couvercle (2'8'').
[Le narrateur du film dit 2 cm, cela semble être une
estimation incorrecte].
Les parties du couvercle sont
découpées, sur un côté environ 5 cm restent [17] -
Ensuite, la plaque de verre est posée comme couvercle [18]
-
La plaque de verre est fixée avec des rubans adhésifs et
de la colle forte [19] - Ainsi, la plaque de verre peut
être facilement ouverte et fermée [20]
Ensuite, le réflecteur en carton est préparé, du papier
aluminium est collé dessus et il est fixé comme second
couvercle à la boîte en carton (2'32''). La charnière est
renforcée avec du ruban adhésif brun solide pour colis
(2'46''). Lors de la cuisson, ce couvercle en aluminium est
relevé et un certain angle est installé avec un fil, de
sorte que la lumière du soleil soit réfléchie dans la boîte
(3'3'').
Construire un réflecteur 01: Mettre
de la colle [21] - Construire un réflecteur 02: Coller
du papier aluminium [22] - Le réflecteur est placé sur
la boîte solaire [23] - Le réflecteur est collé sur la
boîte solaire 01: Mettre de la colle [24]
Cuisiner avec la boîte solaire de Brainergiser (lien
vidéo): Un œuf au plat est prêt en 30 minutes
(3'47'').
L'angle du réflecteur est fixé avec un
fil [25] - Maintenant, un œuf au plat est cuit 1,2,3 dans
30 minutes [26,27,28]
[Remarque: Avec un récipient de cuisson noir dans le cuiseur
solaire, c'est plus rapide].
========
2. La boîte solaire (cuisinière solaire) en
aluminium solide, bien isolée, plaque en verre double,
avec miroir: 140°C
Vidéo: Cuisiner au solaire avec
Michael Bonke (4'30'') (orig. allemand: Solar kochen mit Michael
Bonke)
Le compte rendu vidéo: faire un grand menu à 140ºC
La grande boîte solaire 01 [29] - La
grande boîte solaire 02 avec casseroles (acier
inoxydable) avec nourriture à cuisiner [30] -
La grande boîte solaire 03 en train de cuisiner [31]
La boîte solaire est très bien isolé thermiquement,
possède un couvercle en double verre et un miroir pour
une réflexion supplémentaire et le fond est noir
(2'2''). La lumière entrante est transformée en chaleur,
et la chaleur est conservée (2'12''). L'intérieur ne
refroidit pas rapidement non plus et il est possible de
cuisiner même par un ensoleillement variable (2'18'').
Le grand cuiseur solaire en boîte 04
atteint 140 degrés Celsius lors de la cuisson [32] - Le
réflecteur parabolique fait bouillir rapidement, mais
seulement un pot, et doit être réajusté toutes les 25
minutes [33]
Réajuster le cuiseur parabolique toutes les 20-25 minutes
- réajuster le cuiseur en boîte toutes les 1-2 heures
Le cuiseur parabolique avec ses saucisses doit être réajusté
toutes les 20 à 25 minutes selon la position du soleil
(2'26''). Un cuiseur en boîte n'a besoin d'être réajusté que
toutes les 1 à 2 heures (2'35''). Avec le cuiseur en boîte,
rien ne peut brûler, on peut laisser le cuiseur cuire
plusieurs heures sans surveillance, "ici la cuisson est très
lente et douce" (2'47'').
Les cuiseurs à miroir parabolique atteignent des
températures très élevées et le temps de cuisson est
d'environ 25 minutes (3'1''). Le cuiseur en boite met 3
heures pour préparer ses repas, aussi parce que quelques
nuages sont passés (3'43'').
Le cuiseur à miroir parabolique coûte environ 290 euros, le
cuiseur en boite environ 350 euros (3'24''), ce sont des
prix moyens (3'31'').
Grand repas avec des repas cuits dans des boîtes de
cuisson dans des casseroles en acier inoxydable [34] - Les
employés de la télé allemande de l'ouest WDR pour ce film
sur l'énergie solaire: Praetorius, Rach, Kortum, Johanni
[35]
Remarque: utiliser des casseroles noires!
Avec des casseroles en acier, le temps de cuisson dans une
boîte de cuisson est de trois heures. Avec des casseroles
noires, le temps de cuisson peut être réduit d'environ 1/3.
Avec la boîte de cuisson, on peut cuire jusqu'à 3 casseroles
en même temps, avec le cuiseur parabolique, seulement UNE
SEULE casserole, mais beaucoup plus rapidement.
Michael Palomino, 30-01-2020
========
3. Cuiseur solaire pour le Zimbabwe: boîte
solaire peinte en noir à l'extérieur et à l'intérieur -
avec vitre en verre et réflecteur en aluminium: 130ºC
Vidéo: Technologie sans
frontières: cuiseur solaire pour le Zimbabwe
(4'35'') (orig.allemand: Technik ohne Grenzen:
Solarkocher für Simbabwe)
En Europe, il s'agit de 600 à 900 watts par m²
d'ensoleillement, en Afrique, il y a parfois plus de 1000
watts par m² (1'44''), et la boîte solaire devrait alors y
devenir encore plus chaude que les 130ºC possibles en Europe
(1'49''), en Afrique, 150ºC devraient être possibles
(1'55''). Après avoir été pulvérisée en noir, 5ºC de plus
ont été atteints (2'13'').
Caisse en bois avec couvercle en bois [36] - La caisse
solaire avec le réflecteur en aluminium ouvert [37] -
L'angle du réflecteur est fixé avec une tige et des trous
[38]
Vue de face de la boîte solaire en train de cuisiner [39]
- Le réflecteur en aluminium de la boîte solaire, zoom
[40] - Cuisinière solaire avec casserole noire [41]
La condensation sur le couvercle de la casserole prouve
l'effet de la cuisson [42] - Le cuiseur solaire a été
peint en noir à l'intérieur et à l'extérieur [43] -
Le matériau isolant du caisson solaire est également
disponible en Afrique [44]
Et en 2015, les deux dames ont reçu un prix avec leur
cuiseur solaire:
Zimbabwe 5-5-2015: Cuisiner à l'énergie
solaire au lieu du bois - avec guide de construction -
Prix "Éthique et Durabilité": Cuiseur solaire testé au Zimbabwe (orig. allemand: Solarkocher in Simbabwe erprobt)
Irina Heitmann et Sophie Koch de l'OTH
Amberg-Weiden reçoivent un prix pour l'éthique et la
durabilité.
Amberg. Irina Heitmann et Sophie Koch (OTH) ont développé
une bouilloire alimentée à l'énergie solaire.
Elle a été testée au Zimbabwe. De plus, les
habitants ont pu être formés à la production autonome.
L'extension du projet est prévue. L'objectif du projet
"Cuisinière solaire" de Heitmann et Koch était également
de remplacer le bois de chauffage rare par l'énergie
solaire et d'éviter les blessures fréquentes causées par
les foyers ouverts.
La distinction a été remise par l'ancien directeur du site
Siemens, le Prof. Dr. Erich Voss, membre du conseil de l'OTH
et président de l'association "Amies de Amberg de l'école
supérieure Amberg-Weiden" (orig. alleman: "Amberger Freunde
der Hochschule Amberg-Weiden"). Les amis de l'université ont
participé au projet Éthique et Durabilité. "Ce prix,
attribué pour la première fois, vise à reconnaître un thème
développé et mis en œuvre par les étudiants, les projets
interdisciplinaires étant privilégiés", a déclaré Voss à
l'occasion de la remise. (aon)
========
4. Le long four solaire avec DEUX vitres +
un miroir à angles droits - comme si l'on avait DEUX
soleils - et une construction en coque isolée tout autour:
179ºC
Vidéo: Super four solaire pour bricoleurs! Entièrement
isolé "personne ne veut plus rien d'autre" que le four
solaire! (bois réel, verre, miroir!) 350ºF+ (177ºC+)
(14'53'')
(orig. anglais: DIY Advanced Solar
Oven! Fully Insulated "No Turn" Solar Oven! (real wood,
glass and mirror!) 350F+)

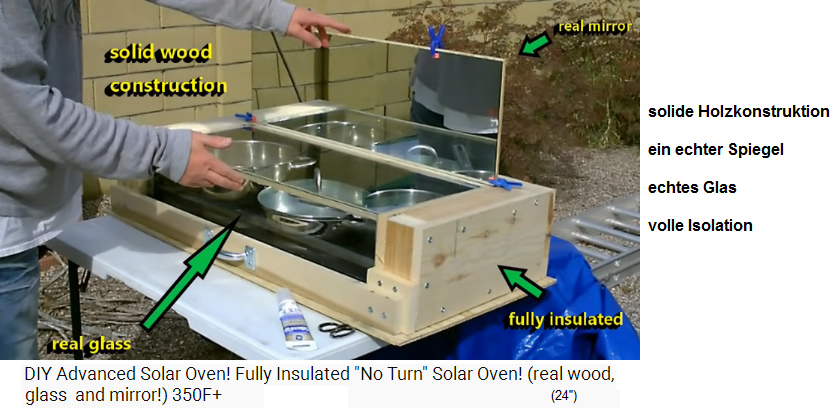

Le four solaire en matériaux de qualité [47] - Vidéo: DIY
Advanced Solar Oven! Fully Insulated "No Turn" Solar Oven!
(real wood, glass and mirror!) 350F+ (14'53'') https://www.youtube.com/watch?v=mzoL-Rjjg6A
- canal de YouTube: desertsun02 - installé le 3-3-2019
Partout, une isolation est prévue, les parties en verre sont
entièrement isolées [montées avec du silicone non toxique]
et ne seront jamais déplacées (50''), une température allant
jusqu'à 500º Fahrenheit (260ºC) peut être atteinte (53''),
et à l'arrière se trouve un vrai miroir (56''), et le tout
peut être ouvert très facilement d'un seul geste (1'7'').
Qualité maximale des matériaux du four solaire [48] - Les
fours solaires peuvent accueillir 2 casseroles et 1 poêle
en même temps, ici en acier inoxydable [49] -
Four solaire avec casseroles et poêle noirs [50]
Le support est en Kryolan à double couche noire [?] et les
bords ont été scellés deux fois avec un joint résistant aux
intempéries (1'13''). Normalement, on utilise des casseroles
noires (1'28''). Avec cette construction, on atteint
facilement 300 à 400 [º Fahrenheit] (150 à 200º Celsius) -
le thermomètre indique actuellement 200º Fahrenheit, 93º
Celsius (1'51''). Une soupe au jambon cuit en 30 minutes
(2'40'').
Le four solaire avec des casseroles et une poêle noires 02
[51] - Le thermomètre dans le four solaire indique 200º
Fahrenheit (environ 100º Celsius) [52] -
En peu de temps, le thermomètre dans le four solaire
atteint 360º Fahrenheit (162º Celsius) [53]
La soupe au jambon dans le four solaire fume après 30
minutes [54] - Le four solaire n'a pas besoin de plastique
ni de rétroviseur [55]
-- cuire 3 casseroles en même temps
-- températures élevées jusqu'à 350F (176C)
-- pas d'angles inclinés
-- pas de gaspillage d'espace
-- meilleurs matériaux
-- pas d'aluminium poli
-- pas de bêtises
-- facile à construire soi-même!
-- plan long et bas
-- pas de miroirs latéraux
-- peu d'ombre sur les casseroles
-- s'adapter au soleil seulement toutes les 6 heures
La construction du super four solaire: double cadre avec
laine isolante - vissé et scellé au silicone - peint en
noir, 2 plaques de verre + 1 miroir
Tout d'abord, le cadre est fabriqué, puis le fond du cadre,
ensuite l'ensemble est placé sur le fond du four, qui
possède un coussin d'air, et y est vissé. À la fin, la barre
de poignée, la plaque de miroir et les supports pour les
vitres sont ajoutés (8'15''). Ensuite, le matériau isolant
en fibre est placé dans le cadre, compressé et rempli
davantage (8'31''). Le cadre est vissé sur le dessus, puis
le fond creux est vissé à la plaque de fond (11'7'').
Le super-four solaire, la construction en détail [56] - On
fabrique le cadre intérieur et le cadre extérieur [57] -
Le fond du cadre est fixé [58]
Le cadre du four solaire est terminé [59] - Le cadre du
four solaire avec 3 grandes casseroles [60] - Le four
solaire a un fond avec un coussin d'air [61]
Le fond du four solaire est fermé [62] - Le fond du four
solaire est vissé [63] - Four solaire: la plaque de miroir
est vissée [64]
Viennent ensuite le montage de la plaque de miroir, les
poutres de fixation pour les plaques de verre, l'isolation
des fissures avec du silicone non toxique et le remplissage
avec de l'isolation en fibre végétale (8'19''). Ensuite, le
cadre est également recouvert de bois sur le dessus et vissé
(9'53'').
Le four solaire reçoit une barre de poignée [65] - Four
solaire: maintenant viennent les barres de fixation pour
les vitres [66] -
Les fissures sont scellées avec du silicone non toxique
[67]
L'isolation en fibres vertes [68] - Le cadre est rempli
d'isolation en fibres vertes [69] - L'isolation en fibres
vertes est compactée avec un bâton [70]
L'isolation en fibres vertes est compactée avec un bâton
02 [71] - Le cadre est couvert et vissé [72] - Le côté
longitudinal du cadre est couvert et vissé [73]
Ensuite, le bord est encore renforcé avec un joint en bois,
à l'avant même en double (11'43''). D'un côté, le sol est
ouvert, rempli avec l'isolation en fibres vertes, bourré,
rempli à nouveau, bourré à nouveau, etc., puis revissé
(11'45'').
Fours solaires: La poignée est vissée [74] - Le fond creux
du four solaire [75] - Le fond est vissé et rempli
d'isolant en fibres végétales [76]
Le sol est dévissé et rempli
d’isolation en fibre verte 02 [77] - Étanchéité des joints
à un angle [78] - Four solaire: double étanchéité des
joints sur la face avant [79]
Ensuite, le miroir et les plaques de verre sont installés
pour vérifier si tout est correct (11'54''). Ensuite, les
pièces et l’intérieur sont pulvérisés en noir, les plaques
de verre sont fixées avec du silicone, de même que le miroir
(12'50'').
Le four solaire avec le miroir et les plaques de verre, le
test pour voir si tout s’adapte [80] - Four solaire: les
pièces sont pulvérisées en noir [81] -
L’intérieur du four solaire est pulvérisé en noir [82]
Le montage des plaques de verre est préparé avec du
silicone [83] - La grande plaque de verre du four solaire
est montée [84] - Les deux vitres sont montées, le four
solaire n'a pas encore son miroir [85]
Voici le four solaire complet [86]
La construction du four solaire: tout est à angle droit
et avec une vitre frontale: comme si vous aviez DEUX
soleils - 70 % d'énergie solaire en plus
Dans cette construction, tout est à angle droit, il n'y a
pas de côtés inclinés (12'49''). Toutes les parties sont
rectangulaires, les parties en bois, les parties en verre,
le miroir, tout simplement tout (12'54''). Il n'y a pas
d'inclinaisons, pas de courbes, pas de triangles (12'56'').
Donc c'est la technologie la plus simple, rien de compliqué
là-dedans (12'58''). Il n'y a aucun sens à installer une
pente et ensuite mettre une casserole à l'horizontale à
l'intérieur, car la moitié de la chaleur au-dessus de la
casserole s'échappe ensuite à travers le verre (13'7''). Les
vitres doivent collecter l'énergie et entourer les
casseroles, donc il doit s'agir de vrai verre, le plexiglas
ne fonctionne pas, oubliez-le (13'14''). Et ensuite il doit
y avoir aussi une vitre frontale en verre complet (13'18''),
Donc, s'il y a des parties opaques à l'avant et une vitre
inclinée, ça ne fonctionne pas (13'23''). Avec cette
construction [tout à angle droit avec une vitre frontale],
le soleil entre par la vitre frontale et par le miroir
(13'29''), ce qui donne 70 % d'énergie solaire en plus à
l'intérieur (13'37''), donc avec la vitre frontale, c'est
comme si on avait deux soleils (13'39''). L'aluminium poli,
on peut s'en passer, il n'y a pas de carton, pas de papier
d'aluminium, pas de plexiglas (13'52''). Au total,
l'appareil pèse 35 à 40 livres (18 à 20 kg) (13'58'').
Et [pendant la cuisson], les poignées des casseroles
deviennent aussi chaudes, donc on ne peut sortir les
casseroles qu'avec des maniques (14'13'').
Les avantages: four long - presque pas besoin de tourner
- tout en bois véritable, verre, miroir - silicone non
toxique pour l'étanchéité - température maximale atteinte
179º Celsius
Four solaire, la fiche technique [87]
En raison de la longueur du four, il n'est nécessaire de le
réaligner vers le soleil que toutes les 6 à 7 heures. Le
four est entièrement isolé sur les côtés, à l'arrière et au
fond avec de la fibre verte naturelle. Pour obtenir une
performance maximale, seul du vrai bois, du vrai verre et un
vrai miroir ont été utilisés, aucun plastique et aucune
pièce en aluminium poli, et surtout pas de carton ni de
papier aluminium. Comme matériau d'étanchéité, un silicone
100 % non toxique a été utilisé ("FDA food Safe"). Lors de
l'ouverture, les pertes de chaleur sont minimales car toute
la zone d'air s'incline vers l'arrière. Jusqu'à présent, des
températures maximales de 355 º Fahrenheit (179 º Celsius)
ont été atteintes. Peut-être que 400 º Fahrenheit (environ
200 º Celsius) sont également possibles.
Le four solaire dispose d'une surface de cuisson de 28,5
pouces de longueur (72 cm) et 12 pouces de largeur (30,5
cm), ce qui permet de placer 3 casseroles, c'est la plus
grande surface de cuisson parmi les fours solaires sur le
marché. Le plus grand autre modèle a une surface de cuisson
de 17 par 9,5 pouces (43,2 x 25 cm) et coûte 250 dollars (le
coût pour le bricolage est de 50 dollars). (14'22'').
Fours solaires, les dimensions 01: Les pièces en bois [88]
- Fours solaires, les dimensions 02: Miroirs et vitres
[89]
Four solaire, autres pièces [90] - Liste des clous, vis et
1 poignée [91]
Liste avec la couleur et autres accessoires [92] - Le four
solaire dehors sous une bâche bleue [93]
