Energía sin fin: central hidroeléctrica de corriente 03: boya de corriente 01

Stromboje, Strömungsboje vor dem Transport
Boya hidroeléctrica de corriente antes de un transporte [1]

de Michael Palomino (2014 / 2022)

Teilen / compartir:

Facebook








Energía sin fin: boya hidroeléctrica de corriente 01


La boya ingeniosa y ecológica de corriente (inventor: Fritz Mondl, Austria)

Esta boya de corriente es interesante para todos aquellos lugares en los que hay un río con una profundidad de aproximadamente 2-3m con una corriente de media a fuerte.

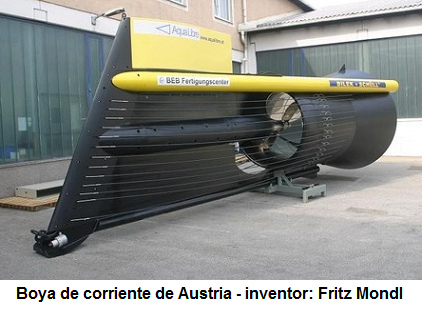

Stromboje, Strömungsboje vor dem
                                  Transport
Boya hidroeléctrica de corriente antes de un transporte [1]

Hay odelos diversos.

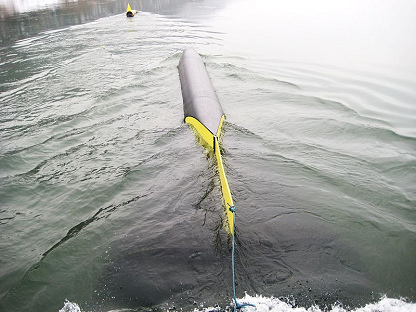

Stromboje im Fluss
Boya hidroeléctrica de corriente en un río [2]

Die Stromboje ist eine relativ neue Erfindung von 2006 und kommt aus Niederösterreich von der Firma "Aqua Libre Energieentwicklungs GmbH" [web08]. Der Erfinder Fritz Mondl kommt aus Wien. Bei einem Bauprojekt in Joching zwischen Spitz und Dürnstein an der Donau vor Wien in der Wachau erkannte er die Strömung beim Rudern und an Bojen und entwickelte mit technischen Anstalten zusammen die Stromboje [web13].

La boya hidroeléctrica de corriente es un invento relativamente nuevo de 2006 y proviene de la Baja Austria de la empresa "Aqua Libre Desarrollo de Energía GmbH" (orig. alemán: "Aqua Libre Energieentwicklungs GmbH") [web08]. El inventor Sr. Fritz Mondl es de Viena. Durante un proyecto de construcción en Joching, entre Spitz y Dürnstein, en el Danubio frente a Viena, en la región de Wachau, él fue remando una vez y detectó que las boyas controntan una corriente del río. Con instituciones técnicas, él desarrolló las boyas hidroeléctricas de corriente [web13].

Karte von Österreich mit der
                                      Landschaft "Wachau" an
                                      der Donau vor Wien, Österreich
Mapa de Austria con el paisaje "Wachau" en el valle del río Danubio antes de Viena, Austria [3].

En otro vídeo se dice que Mondl tuvo su "destello de inspiración" mientras navegaba en canoa [web14, 0-2']. Es todo un arte remar contra la corriente y no ser devuelto [web14, 6'40-60'']. La idea del Sr. Mondl es ingeniosa. Pequeña pero poderosa, la energía renovable de Austria en su máxima expresión:

Joching, Sicht von der Donau aus
Joching, vista del río Danubio [4]

Fritz Mondl (mit Bart), der
                                  Erfinder der Stromboje, Grafiker, und
                                  Industrie-Designer
Fritz Mondl (con barba), el inventor de la boya hidroeléctrica de corriente, gráfico y diseñador industrial [5]
Beim Rudern auf der Donau spürt
                                  man den Strömungswiderstand
Remando en el río Danubio, se siente la resistencia del flujo [6]
An einer Boje in der Donau bei
                                  Joching sieht man den
                                  Strömungswiderstand
Con una boya en el río Danubio cerca de Joching se puede ver la resistencia del flujo [7]

Video: Strom-Boje (R) - Bericht für EnergyGlobe Award (1080p) (2min.)
(http://www.youtube.com/watch?v=KmdXFILgJpo)


Video: Strom-Boje auf Servus TV 10.2011 (7min.30sek.)
(http://www.youtube.com/watch?v=5Rec8UlPdS0)


Die Stromboje bei einer
                                  Fernsehsendung von Servus TV von 2011
La boya hidroeléctrica de corriente presentada en un programa de televisión de Servus TV de 2011 [8]

Fritz Mondl im Film von Servus
                                  TV, der Erfinder der Stromboje auf der
                                  Donau
Fritz Mondl en la película de Servus TV, el inventor de la boya hidroeléctrica de corriente en el río Danubio [9]

Para tests y reparaciones de las boyas, se usa un catamarán. La boya está fijada con una cadena, se instala un palo fijo en el suelo del río, se fija la boya con una cadena al palo y la deja flotar en la corriente del río. Cuando la corriente se dobla, sale 8 veces la potencia de producción eléctrica. El cable eléctrico es fijado a la cadena y pasa pasando el suelo del río a la orilla, puede ser instalada también bajo el suelo sin problema. Los pequeños modelos de boyas hidroeléctricas de corriente entregan 30 kW por día (para apr. 30 hogares), modelos más grandes entregan 75 kW por día (para apr. 75 hogares) [web14, 1-5']. La boya hidroeléctrica de corriente recoge la energía que un canoista o remero necesita contra la corriente para no ser empujado hacia atrás por la misma [web14, 6'30''-7'15''].

Der Katamaran für den
                                  Strombojen-Check
El catamarán para un chequeo de una boya hidroeléctrica de corriente [10]

Stromboje in der Donau
Boya hidroeléctrica de corriente en el río Danubio [11]

Del vídeo: reporte para el premio de la protección del clima de 2010
(orig. alemán: Strom-Boje® - Bericht für österreichischen Klimaschutzpreis 2010):

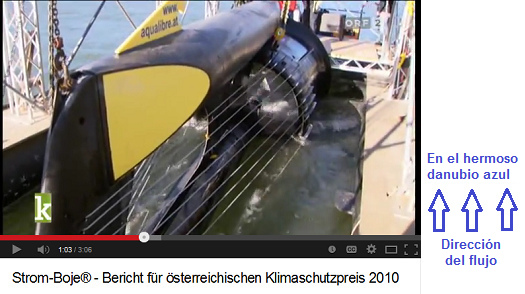

Stromboje noch halb in der
                                    Strömung im Katamaran
Boya de corriente todavía medio en el catamarán y ya medio la corriente del río [12] [web15]

Stromboje noch halb in der
                                    Strömung im Katamaran 02
Boya de corriente todavía medio en el catamarán y ya medio la corriente del río 02 [13] [web15]


Video: Strom-Boje® - Bericht für österreichischen Klimaschutzpreis 2010
(http://www.youtube.com/watch?v=n0FqCJJURFU)

9 metros de largo, 3 metros de ancho. La boya de corriente está fijada a una cadena de anclaje [web09].

Para un uso rentable de la boya hidroeléctrica de corriente, se requiere una profundidad mínima del agua de 2 a 3 metros y una velocidad media de la corriente [web08]. Al mismo tiempo, las boyas de corriente son absolutamente respetuosas con el medio ambiente, son "centrales eléctricas blandas" [web11].
Das Logo der Firma "Aqua
                                    Libre", Produktion der
                                    Stromboje von Fritz Mondl
[14]
Se produce esas boyas hidroeléctricas de corriente al sureste de Viena. Datos de contacto:

Aqua Libre Energieentwicklungs Gmbh | Bäckerstraße 1 | A-2433 Margarethen am Moos | Österreich |  Tel.: +43(1)865 42 63-25 | E-mail:  f.mondl@aqualibre.at   |   página web: http://www.aqualibre.at


Traducción:
<La boya de corriente se coloca de manera que flote ligeramente por debajo de la superficie del agua en aguas medias bajas o medias y se sujeta con una cadena de anclaje en el punto con la corriente más favorable. Las medidas estructurales en el río consisten en una barra de anclaje empotrada y una disipación de energía.> [web08].

Inundaciones: ¡aún más producción de luz!
Mientras que las antiguas centrales fluviales tienen que cerrar o sufren daños durante las inundaciones, la boya hidroeléctrica de corriente sobrevive una inundación sin ningún daño y los árboles y otros restos flotan sobre él [web08]. Durante las inundaciones, la corriente es muy fuerte y la potencia de la boya hidroeléctrica de corriente puede incluso duplicarse, pasando de 13 a 30 kW al día [web10], electricidad para 30 hogares [web12].

Encontrar las ubicaciones actuales más favorables
Las boyas hidroeléctricas de corriente actuales están instaladas fuera de los canales de navegación. Para encontrar los mejores sitios de flujo, se construyó una sonda especial de GPS que se chequea el río Danubio, registrando la posición y la velocidad [web14, 5-6'].

No hay lesiones
El rotor de la boya hidroeléctrica de corriente también tiene una forma que evita que los peces se lesionen si nadan por el interior de la boya [web14, 6'0-40''].

Récord mundial durante la inundación de 2010
Una boya eléctrica de corriente de este tipo se instaló en el río Danubio antes de Viena, en la región de "Wachau". Durante la crecida del Danubio de 2010 en la región de Wachau, se estableció un nuevo récord mundial en el proceso: <Durante esta crecida, se superó el récord mundial de energía hidroeléctrica en flujo libre aumentando la producción de 3 kW /m² a 10 kW /m² de superficie del rotor durante una velocidad del río de 3m/s [10,8 km/h].> [web10].

500 boyas de alimentación para 35.000 hogares

Datos del vídeo: Video: Strom-Boje® - Bericht für österreichischen Klimaschutzpreis 2010 [web15]:

Con 500 boyas hidroeléctricas de corriente, se podría abastecer a toda la región de "Wachau" con eléctricidad y lograr la autosuficiencia eléctrica de 35.000 hogares (1'0-33''). Las boyas sobreviven a todas las inundaciones, incluso si todas las demás centrales tienen que apagarse ya (1'35-48''). Incluso 4 metros por segundo [14,4 km/h] no son un problema (1'50''-2'12''). La boya se ajusta al nivel del agua en lugar de cambiar el nivel del agua. Los peces y los nadadores no pueden hacerse daño en la boya, todo ha sido probado. La invisibilidad de la boya es bien recibida por la población, e incluso los pescadores están satisfechos de que los peces no sufran daños (2'12-51''). En 2010, una boya más grande y una mayor eficiencia estaban en la agenda. El principio es simple y directo: "Lanzar - anclar - enchufar". Y se obtiene electricidad verde pura". (2'51''-3'6'').




<<     >>
