Energie ohne Ende: Wellenenergie 01: Wellenkammerkraftwerke 01

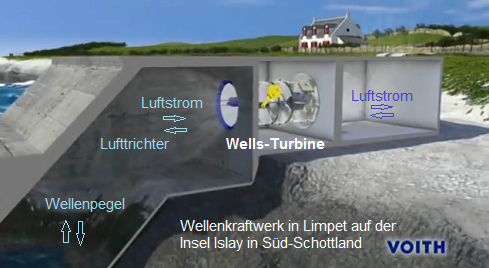

Wellenkammer-Kraftwerk in Limpet auf der Insel
                Islay in Süd-Schottland, Baujahr 2000, Schema aus dem
                Video
Wellenkammer-Kraftwerk in Limpet auf der Insel Islay in Süd-Schottland, Baujahr 2000, Schema aus dem Video [4]

von Michael Palomino (2022)

Teilen / share:

Facebook








Energie ohne Ende: Wellenkammerkraftwerke 01




Wellenenergie 01: Wellenkammerkraftwerke mit Luftdruck-Trichter 01

Wellenkammer-Kraftwerk mit Luftdruck-Trichter in Limpet auf der Insel Islay (Süd-Schottland)

Generell wird geschätzt, dass allein mit weltweiten Wellenkraft 40% des weltweiten Strombedarfs gedeckt werden könnte (Video Limpet Wellenkraftwerk, 20-28sek.), was der Leistung von 700 bis 800 Kernkraftwerken entspricht (ebenda, 32sek.). Eine Tochterfirma von Voith Siemens Hydro, "Wavegen", entwickelte und betreibt das Wellenkraftwerk in Limpet auf der südschottischen Insel Islay. Die Leistung dieser weltweit einzigartigen Anlage beträgt 500 kW [web05].

Karte mit der Insel Islay in
                                    Süd-Schottland mit dem
                                    Wellenkraftwerk in Limpet
Karte mit der Insel Islay in Süd-Schottland mit dem Kammer-Wellenkraftwerk in Limpet [1]

Adresse: Voith Hydro Wavegen Limited, 13a Harbour Road, Inverness IV1 1SY, Scotland, UK - Tel.: +44 (0)1463 238094 - Fax: +44 (0)1463 238096 - E-Mail: Contact form - Web site: http://www.wavegen.com

Wavegen wurde 2005 von Voith Siemens aufgekauft, um das Unternehmen zu retten [web34].
Voith, Logo [2] Wavegen, Logo [3]

Wellenkammer-Kraftwerk in Limpet
                                auf der Insel Islay in Süd-Schottland,
                                Baujahr 2000, Schema aus dem Video
Wellenkammer-Kraftwerk in Limpet auf der Insel Islay in Süd-Schottland, Baujahr 2000, Schema aus dem Video [4]

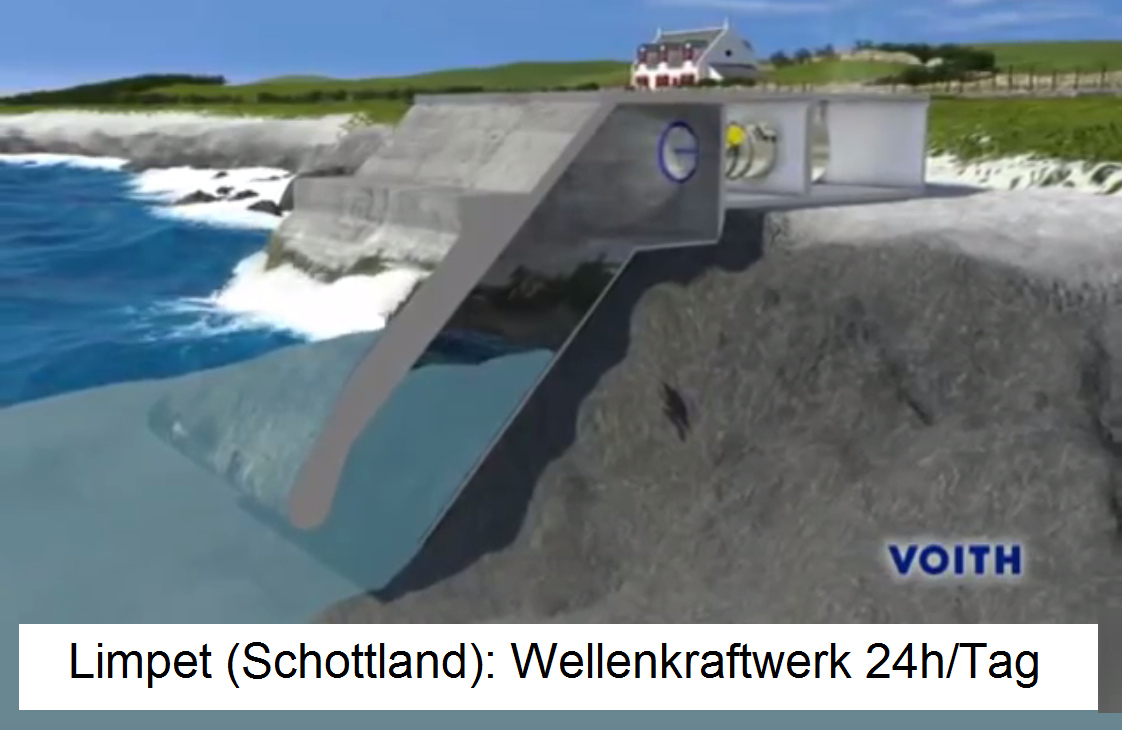

Wellenkammer-Kraftwerk in Limpet
                                auf der Insel Islay in Süd-Schottland,
                                Baujahr 2000, produziert Strom 24
                                Stunden am Tag gratis
Wellenkammer-Kraftwerk in Limpet auf der Insel Islay in Süd-Schottland, Baujahr 2000, produziert Strom 24 Stunden am Tag gratis [5]

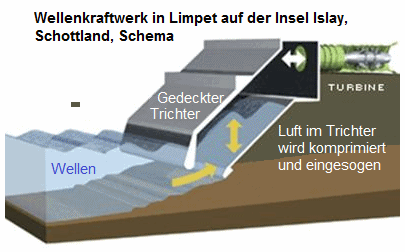

Das Wellenkammer-Kraftwerk in
                                Limpet auf der Insel Islay in
                                Schottland, Schema 2
Das Wellenkammer-Kraftwerk in Limpet auf der Insel Islay in Schottland, Schema 2 [6]
Wellenkammer-Kraftwerk Limpet auf
                                der Insel Islay in Süd-Schottland,
                                Hinteransicht mit Turbine
Wellenkammer-Kraftwerk Limpet auf der Insel Islay in Süd-Schottland, Hinteransicht mit Turbine [7]



Das Wirkungsprinzip dieses kleinen Wellenkammer-Kraftwerk ist eine Wassersäule im Hohlraum, die sich laufend nach oben und unten bewegt ("oszillierende Wassersäule", "schwingende Wassersäule"). Dabei wird durch die Turbine laufend Luft ausgestossen und angesogen. Die Turbine (Wells-Turbine, Erfindung von Herrn Allan Wells Ende der 1980er Jahre [web04]) ist so konstruiert, dass sie die Drehrichtung nicht unterbricht, egal, in welche Richtung der Luftstrom geht ("Kompression" und "Dekompression") (Video Limpet Wellenkraftwerk, 1min.20-32sek.). Die Wirkung zur Stromerzeugung tritt bereits bei relativ kleinen Wellen ein (1min.33-52sek.).

Der Hohlraum wird auch als Trichter bezeichnet: <Bei dieser Technik wird die Wasseroberfläche mit einem trichterförmigen Dach abgedeckt. Innerhalb des Trichters oszilliert die Wassersäule und komprimiert/dekomprimiert das zwischen Wasseroberfläche und "Trichterdach" eingeschlossene Luftvolumen. Die in diesen Druckunterschieden gespeicherte Energie wird über eine Wells-Turbine und einen Generator in elektrische Energie verwandelt, die dann in das Stromnetz eingespeist werden kann.> [web05]

Video: Freie Energie
                                  Wellenkraft 28.10.2014:
                                  Wellenkraftwerk in Limpet (Schottland)
                                  (2'43'')
Video: Freie Energie Wellenkraft 28.10.2014: Wellenkraftwerk in Limpet (Schottland) (2'43'') [8]

Video: Freie Energie Wellenkraft 28.10.2014: Wellenkraftwerk in Limpet (Schottland) (2'43'')
https://www.bitchute.com/video/BZNwlqKIJjh9/ - Bitchute-Kanal: NatMed-etc. - hochgeladen am 11.9.2022
(Video: Limpet - Wellenkraftwerk (Schottland))
(http://www.youtube.com/watch?v=BbauzHi6QXQ - YouTube-Kanal: Ideas for the green planet - hochgeladen am 29.10.2014

Freie Energie mit Wellenkraft: Länder mit Küsten mit viel Wellenbewegungen können die Energie mit den Wellen produzieren.


Das Wellenkammer-Kraftwerk in Mutriku in Spanien seit 2011: 16 Turbinen

In Mutriku wurde im Jahre 2011 ein weiteres Wellenkammer-Kraftwerk dieser Art mit gedeckeltem Trichter in eine neue Hafenmole eingebaut. Die Turbinen sind nun aber senkrecht eingebaut. Wikipedia Zitat: <Im Kraftwerk arbeiten 16 Turbinen mit einer Leistung von 296 kW [pro Tag], die pro Jahr 970 MWh produzieren.> [web32]

(original auf Spanisch: <Consta de 16 turbinas con una potencia total de 296 kW capaces de producir 970MWh al año.> [web32])

Jede der 16 Turbinen leistet 18,5 kW pro Tag [web33].

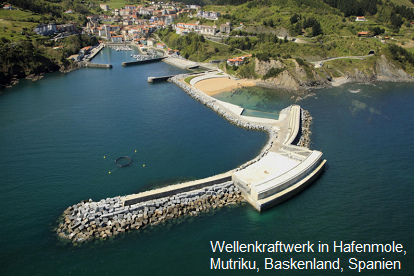

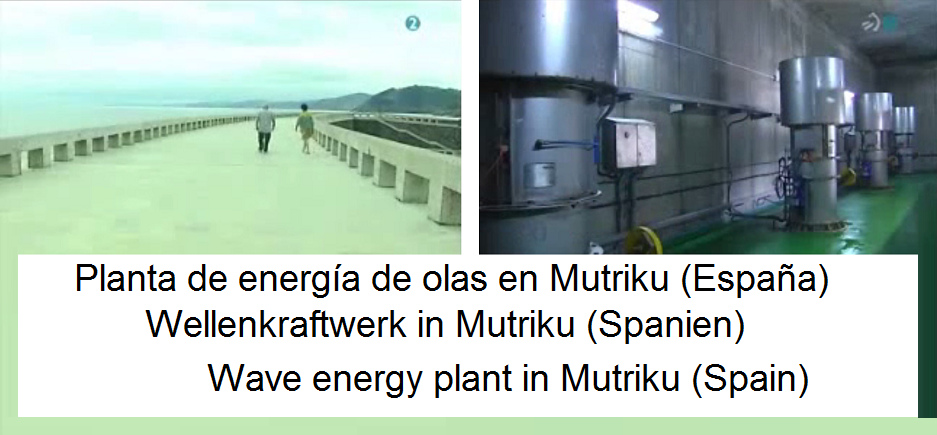

Wellenkraftwerk in Hafenmole von
                                Mutriku, Baskenland, Spanien, Einweihung
                                war im Juli 2011
Wellenkammer-Kraftwerk in Hafenmole von Mutriku, Baskenland, Spanien, Einweihung war im Juli 2011 [9]

Karte von Spanien und Portugal mit
                                Mutriku im spanischen Baskenland
Karte von Spanien und Portugal mit Mutriku im spanischen Baskenland [11]

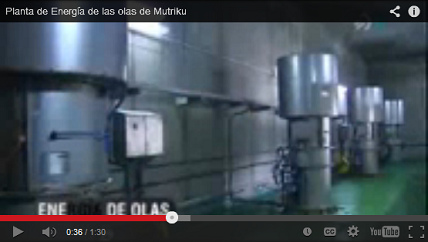

Turbinenhalle des Wellenkraftwerks
                                von Mutriku mit vertikal eingebauten
                                Turbinen
  Turbinenhalle des Wellenkammer-Kraftwerk von Mutriku mit vertikal eingebauten Turbinen [10]

970 MWh pro Jahr ohne jeglichen Atommüll oder Abgase!




Video: Freie Energie
                                  Wellenkraft 28.10.2014:
                                  Wellenkraftwerk in Limpet (Schottland)
                                  (2'43'')
Video: Freie Energie Wellenkraft 28.10.2014: Wellenkraftwerk in Limpet (Schottland) (2'43'') [12]


Video: Freie Energie Wellenkraft 14.8.2014: Wellenkraftwerk in Mutriku (1'31'')
https://www.bitchute.com/video/6PQCYZdMQ7O6/ - Bitchute-Kanal: NatMed-etc. - hochgeladen am 11.9.2022

Video: Planta de energía de las olas de Mutriku (1'31'')
http://www.youtube.com/watch?v=7m1QrqPtQ8Q - YouTube-Kanal: Ente Vasco de la Energía - hochgeladen am 14.8.2014

Das Projekt kam von "Ente Vasco de la Energía" (EVE). Der Bau wurde von der schottischen Firma "Voith Hydro Wavegen" realisiert, die Siemens-Tochter, die im Jahre 2000 schon in Schottland auf Islay das kleine Wellenkammer-Kraftwerk gebaut hat [web32].

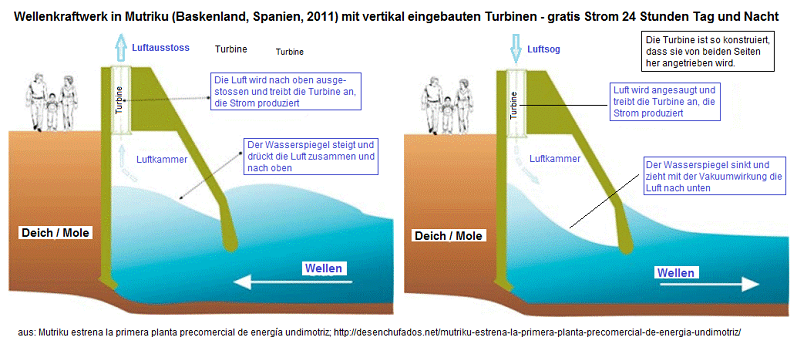

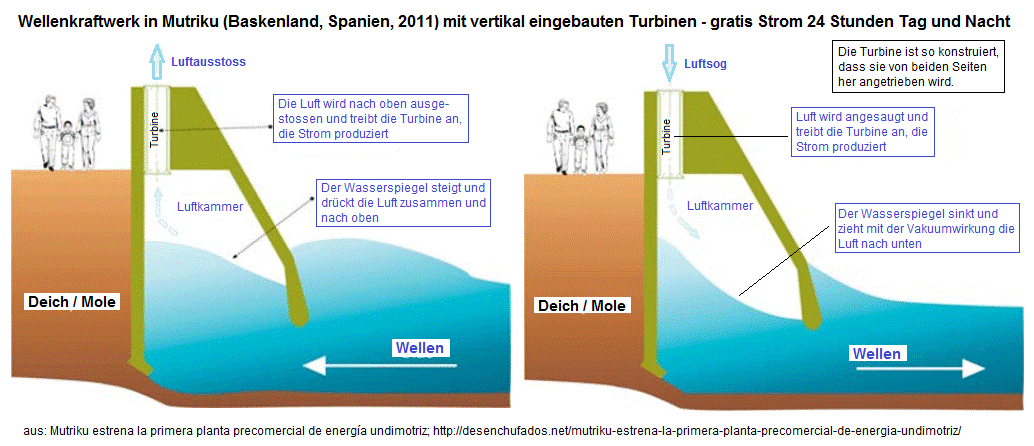

Wellenkammer-Kraftwerk von Mutriku,
                                Baskenland, Spanien, Schema der
                                Funktionsweise mit Luftkammer und
                                Pressluft (Luftausstoss) und angesaugter
                                Luft (Luftsog)
Bild vergrössern Wellenkammer-Kraftwerk von Mutriku, Baskenland, Spanien, Schema der Funktionsweise mit Luftkammer und Pressluft (Luftausstoss) und angesaugter Luft (Luftsog) [13]





<<     >>
